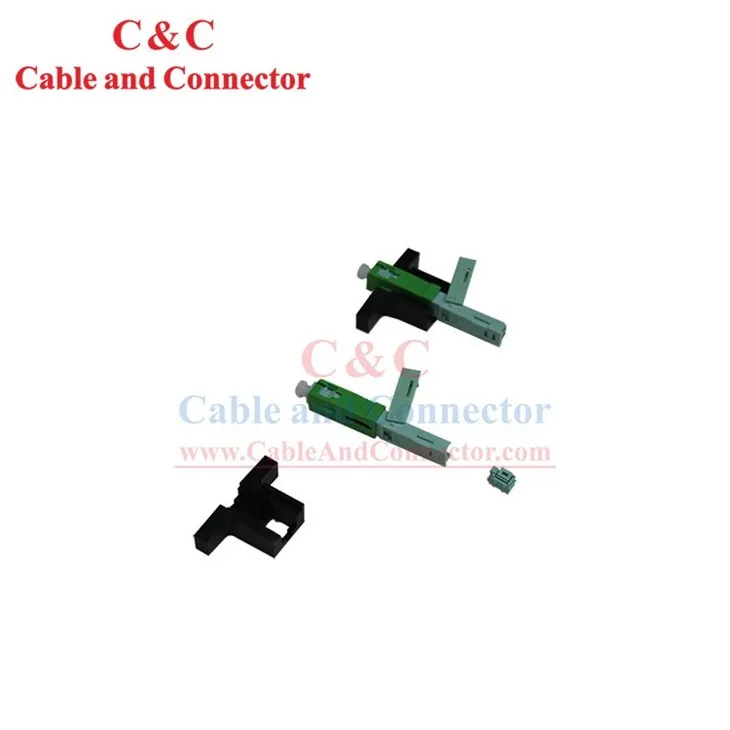

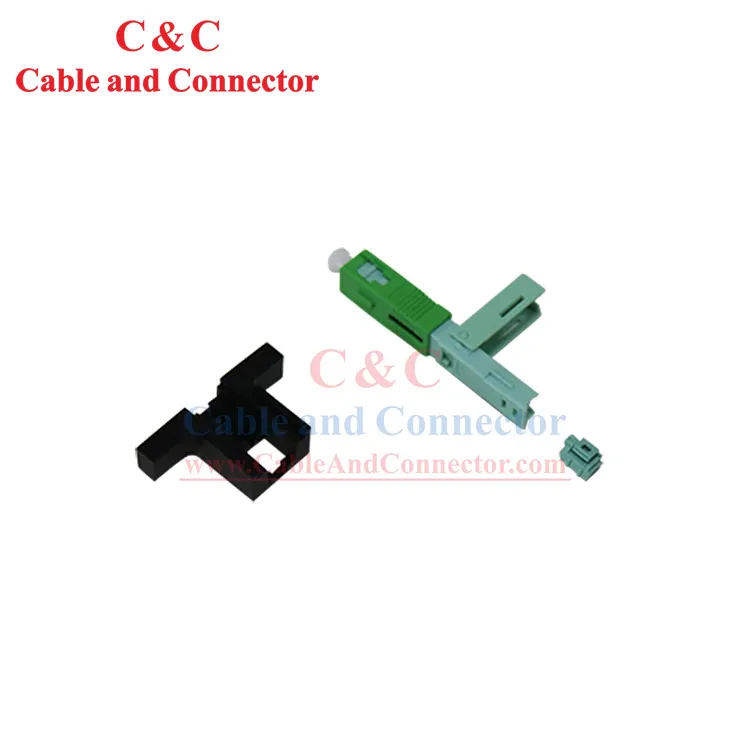

SC APC SM Fast Connector, Gland Type Optical Fiber Fast Connector Is cineál cónascaire snáthoptaice é SC APC Fast Connector a úsáidtear go coitianta i líonraí teileachumarsáide agus cumarsáide sonraí chun snáithíní optúla a fhoirceannadh go tapa agus go héifeachtach. Tagraíonn an téarma "SC" do dhearadh an chónascaire, atá cosúil le meicníocht bhrú-tharraingt cearnach. Seasann "APC" do Theagmháil Fhisiciúil Uillinneach, a léiríonn go bhfuil aghaidh deiridh an chónascaire snasta ar uillinn chun frithchaitheamh droma a laghdú, rud a fhágann go bhfuil feidhmíocht fheabhsaithe agus cáilíocht comhartha, SC / APC Fast Connector With T Stents (CC-FCWT-SA53), Caillteanas Ionsáite Níos lú ná nó cothrom le 0.3dB, Caillteanas Tuairisceáin Níos mó ná nó cothrom le 55dB, Nascóirí Cineál SC/UPC, oiriúnach do chábla titim FTTH. Fad: 53MM.
Prionsabal na hoibríochta agus raon feidhme iarratais clamp gearrtha athraitheach méid
|
Suíomh slice |
A |
B |
C |
D |
E |
|
An fad idir slisne agus cleaver |
12.20±0.2mm |
12.60±0.2mm |
13±0.2mm |
13.40±0.2mm |
13.80±0.2mm |
|
Cleaver molta |
|
Fidsíkura TC-30 |
Sumitomo FC% 7b% 7b0% 7d% 7dS |
NWC Co.Ltd. OFC-1 |
|
|
Fad gearrtha |
29.4mm |
29.4mm |
29.4mm |
29.4mm |
29.4mm |
|
Tabhair faoi deara: tá réamhshocrú an clamp gearrtha cúnta ag C. |
|||||
An modh iniúchta fad gearrtha snáithín agus modhanna coigeartaithe an clamp gearrtha cúnta
|
|
Φ0.25mm corda ag lúbadh i gcroim V |
Cigireacht fad |
Modhanna an clamp gearrtha cúnta a choigeartú |
|
1 |
Gan lúbadh nó lúbadh beag bídeach |
Ró-ghearr |
Cuir in oiriúint do shuíomh B (méadú ar {{0}}.4mm ar fad) nó suíomh A (méadú faoi 0.8mm ar fad) |
|
2 |
Tá airde lúbthachta an tsnáithín gar do nó beagán níos airde ná an V groove |
ceart go leor |
Unadiustment |
|
3 |
Tá airde lúbthachta snáithíní gar do nó níos airde ná an saighead |
Ró-fhada |
Cuir in oiriúint do shuíomh D (laghdú de réir {{0}}.4mm ar fhad) nó suíomh E (laghdú faoi 0.8mm ar fad) |
